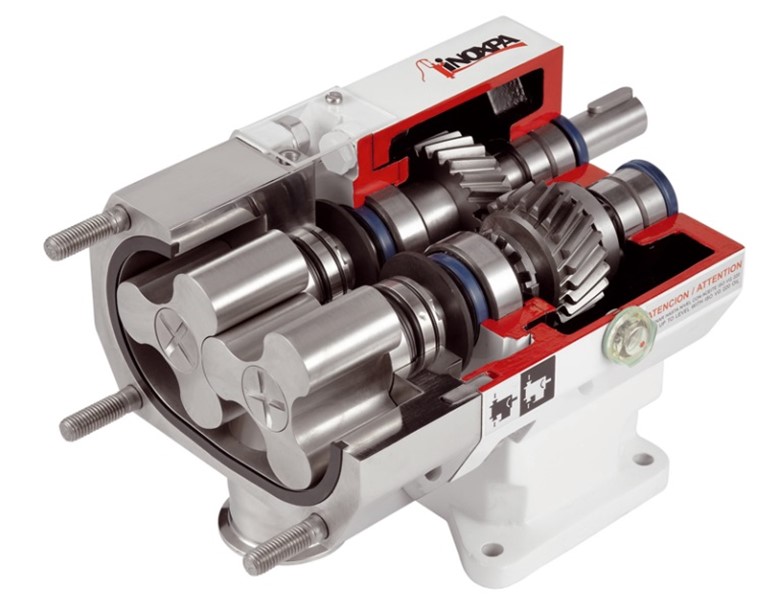

Роторные насосы, принцип работы

В роторных насосах взаимодействие рабочего органа с жидкостью происходит в подвижных рабочих камерах, которые попеременно соединяются с полостями всасывания и нагнетания. Это дает возможность исключить из конструкций насосов клапаны.

Отсутствие клапанов позволяет иметь у роторных насосов значительно большую быстроходность, т. е. число рабочих циклов в единицу времени. Кроме того, это обеспечивает роторным насосам и второе отличие от поршневых насосов — обратимость, т. е. практически любой роторный насос может быть использован в качестве гидродвигателя.

Роторные насосы устройство

Важной конструктивной особенностью роторных насосов является многокамерность. Это обеспечивает им большую равномерность подачи по сравнению с возвратно-поступательными насосами. Однако их подача не может быть абсолютно равномерной, и ее пульсация всегда имеет место. Эта пульсация всегда меньше для насосов с нечетным числом рабочих камер.

Роторные насосы обладают и существенным недостатком, который вытекает из их конструктивных особенностей. Дело в том, что жидкость, которую перекачивает роторный насос, должна одновременно обеспечивать смазывание его поверхностей. Поэтому она должна быть чистой и неагрессивной по отношению к материалу насоса, а также обладать смазывающими способностями.

Отсутствие клапанов в роторных насосах повлекло за собой значительное уменьшение гидравлических потерь, что позволяет пренебрегать ими и принимать гидравлический КПД равным единице (ηг = 1). Таким образом полный КПД ( ηн ) роторного насоса равен произведению объемного ( ηo ) и механического ( ηм ) КПД (η н = η м *η0).

Роторные насосы имеют чрезвычайно большое разнообразие конструкций. Классификацию этих насосов определяет ГОСТ 17398—72, который включает всевозможные конструктивные исполнения. В данной схеме приводится упрощенный вариант классификации роторных насосов, в которую включены наиболее используемые в машиностроении насосы (рис. 1).

 Роторные насосы схема

Как следует из анализа схемы (см. рис. 1), все роторные насосы делятся на две большие группы. В первую группу входят насосы, использующие только вращательное движение. Во вторую группу включены насосы с вращательным и возвратно-поступательным движением. Из роторно-вращательных насосов наибольшее распространение получили шестеренные насосы, которые применяются практически во всех отраслях машиностроения.

Из роторно-поступательных достаточно широко используются пластинчатые и роторно-поршневые насосы которые в свою очередь делятся на аксиально-поршневые и радиально поршневые.
