Разновидности и классификация гидронасосов

Работа любого гидронасоса основана на принципе всасывания и нагнетания жидкости.

Основные элементы конструкции

  1. Камера всасывания.
  2. Камера нагнетания.

Между ними перемещается жидкость, которая при заполнении камеры нагнетания, начинает давить на поршень, вытесняя его, сообщая рабочему инструменту перемещение.

Основные рабочие параметры всех типов гидронасоса

  • Частота вращения вала двигателя, измеряется в об/мин.
  • Рабочее давление в цилиндре, в Бар.
  • Объем рабочей жидкости, в см³/об или количество жидкости, вытесняемое насосом за один оборот вала двигателя.

Основные разновидности оборудования

Ручной гидронасос

Ручной гидравлический гидронасос. Это простейший агрегат, работающий по принципу вытеснения жидкости.

При нажатии ручки происходит перемещение поршня вверх, что создает силу всасывание и посредством клапана КО2 в камеру поступает жидкость, вытесняемая при поднятии рукояти.

Преимущества таких агрегатов

  • относительная простота конструкции, что облегчает ремонт при необходимости;
  • надежность;

Недостаток

  • низкая производительность, по сравнению с приводными агрегатами.

Радиально-поршневые

Способны развивать давление до 100 Бар, имеют длительный период работы.

Радиально-поршневые насосы могут быть двух типов

  1. Роторные.
  2. Аксиально-поршневые.

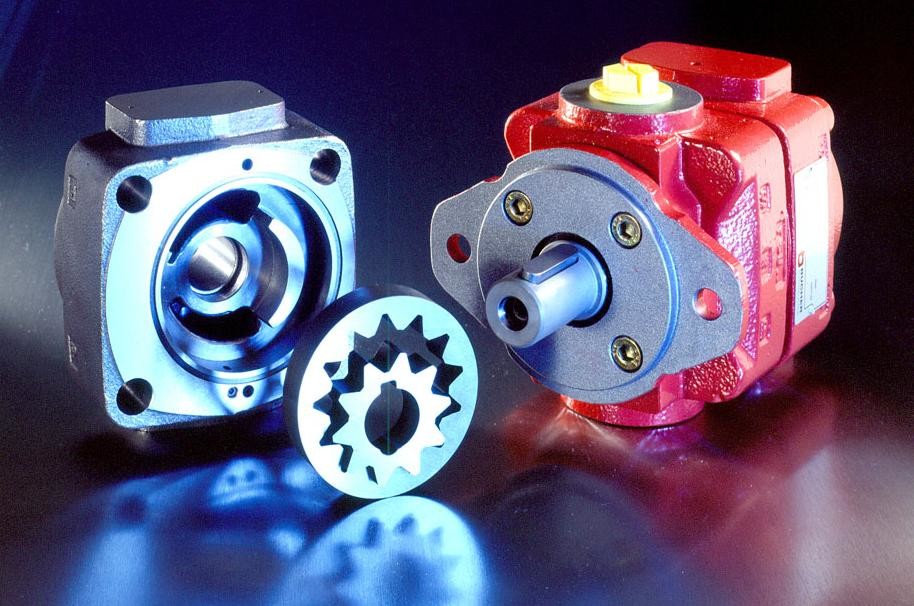

Шестеренные насосы

Шестеренные насосы относятся к роторному оборудованию. Гидравлическая часть конструкции состоит из двух вращающихся шестерней, их зубья при контакте вытесняют из цилиндра жидкость. Шестеренчатые насосы могут быть:

  1. с внешним зацеплением;
  2. с внутренним зацеплением, при котором шестеренки расположены внутри корпуса.

Шестеренные агрегаты используются в системах, где уровень рабочего давления не превышает 20 МПа. Они больше всего применяются в сельскохозяйственном и строительном оборудовании, системах подачи материалов для смазки узлов и мобильной гидравлике.

Устройства имеют

  • Простую конструкцию.
  • Небольшие размеры.
  • Малый вес.

Недостатки

  • Низкий КПД, до 85%.
  • Небольшие обороты.

Для увеличения срока службы любого гидронасоса необходимо строго соблюдать требования инструкции по эксплуатации и своевременно осуществлять диагностику и ремонт.
