Гидравлические цилиндры являются незаменимыми инструментами в тяжелой технике, что делает возможным выполнение многих промышленных операций. Технологические достижения в области гидравлики привели к разработке различных типов гидравлических цилиндров, каждый из которых обладает уникальными характеристиками, подходящими для конкретных областей применения.

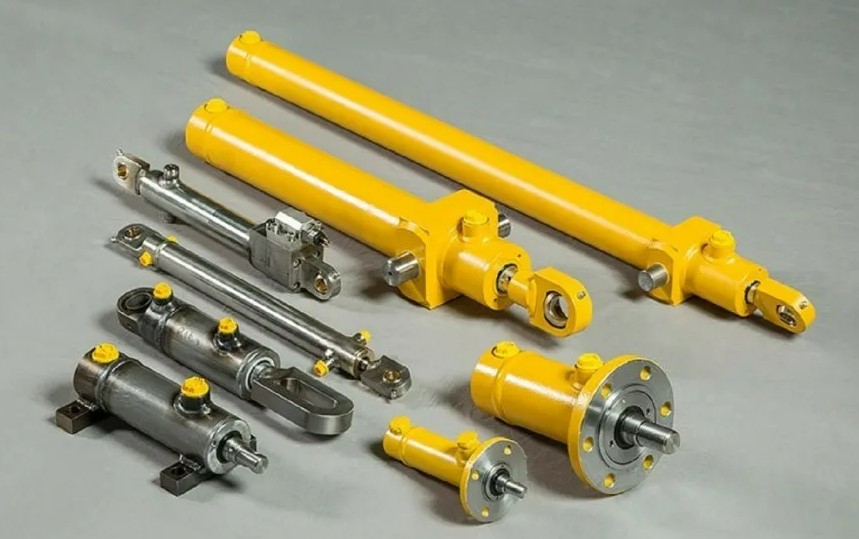

Понимание различных типов доступных гидравлических цилиндров может помочь вам выбрать правильный для ваших конкретных потребностей и оптимизировать производительность ваших гидравлических систем. Вот четыре популярных типа гидравлических цилиндров, а также их уникальный дизайн и функциональные возможности.
1. Цилиндры одностороннего действия
Гидравлические цилиндры одностороннего действия имеют одно отверстие для входа и выхода жидкости, что упрощает их работу. Герметичная головка, опирающаяся на вал поршня, позволяет прикладывать усилие поршня только в одном направлении.
Сила прикладывается за счет впрыска жидкости через единственный порт цилиндра на его переднем конце. Это толкает поршень вверх и из ствола. Когда давление уменьшается, поршень возвращается в исходное положение, так как внутренняя пружина изолирована от жидкости. Когда нет другого способа создать возвратную силу, пружина может сделать это самостоятельно.
Преимущества цилиндров одностороннего действия заключаются в их небольшом размере, простоте использования и низкой цене. Они надежны в своем назначении и просты в обслуживании. Цилиндры одностороннего действия с убирающимися пружинами имеют меньший срок службы, чем цилиндры без них, потому что пружины изнашиваются и ломаются. Длительный контакт с агрессивными жидкостями может привести к повреждению.
2. Цилиндры двустороннего действия
Гидравлические цилиндры двойного действия могут прикладывать усилие за счет гидравлического давления как в прямом, так и в обратном направлении. Они состоят из насоса, подающего гидравлический поток в любом направлении через два отверстия в головке цилиндра и конце штока.
Эти детали помогают цилиндрам двойного действия быстро и точно выдвигать и втягивать плунжер. Это полезно в любой ситуации, когда необходимы толкающие или тянущие усилия, но особенно в точных ситуациях.
Стандартные и недифференциальные или двухштоковые цилиндры являются двумя наиболее распространенными вариантами. Стандартные цилиндры имеют только один шток, который может создавать давление в одном направлении, однако цилиндры без дифференциала имеют два штока, которые выполняют противоположные ходы.
Цилиндры двойного действия выгодны из-за их низкой стоимости, надежности и низкого энергопотребления. Они рассчитаны на долгий срок службы и могут выдерживать требования к мощности, с которыми сталкивается такое оборудование, как судовые двигатели и промышленные печи, а размеры их хода легко определить. Этот аспект в сочетании с кромкой цилиндра двойного действия, которая поддерживает шток во время выдвижения и втягивания, делает его универсальным инструментом.
3. Телескопические цилиндры
Телескопические гидроцилиндры идеально подходят для использования в условиях ограниченного доступного пространства из-за увеличенного хода и вылета. Поскольку телескопические цилиндры имеют более пяти ступеней труб, вложенных друг в друга, ширина каждой ступени уменьшается, поэтому цилиндр может перемещаться внутрь и наружу для достижения более длинного хода.
Телескопические цилиндры широко используются для подъема грузов на большие расстояния, и грузоподъемность соответственно уменьшается с каждым выдвижением цилиндра. Производители обычно производят телескопические цилиндры двойного действия на заказ, но они стоят значительно дороже, чем их стандартные аналоги.
4. Цилиндры рулевой тяги
Каждый гидравлический цилиндр с рулевой тягой имеет как минимум четыре соединительные тяги, которые соединяют цилиндр, основание и головку цилиндра. Большинство производителей используют высокопрочные металлические стержни с резьбой для сборки цилиндров, что упрощает техническое обслуживание, ремонт и предотвращение утечек. В то время как четыре тяги типичны для цилиндров меньшего диаметра, для цилиндров большего диаметра может потребоваться до шестнадцати или двадцати тяг, чтобы поддерживать прочность цилиндра в операциях, создающих значительные силы.
Цилиндры с соединительной тягой, в отличие от более прочных цилиндров высокого давления, больше подходят для приложений, требующих меньшего давления, например, для подъема громоздких грузов. Такая конструкция цилиндра позволяет производить полную разборку и сборку. Однако цилиндры с рулевой тягой не всегда можно адаптировать для конкретных целей.
